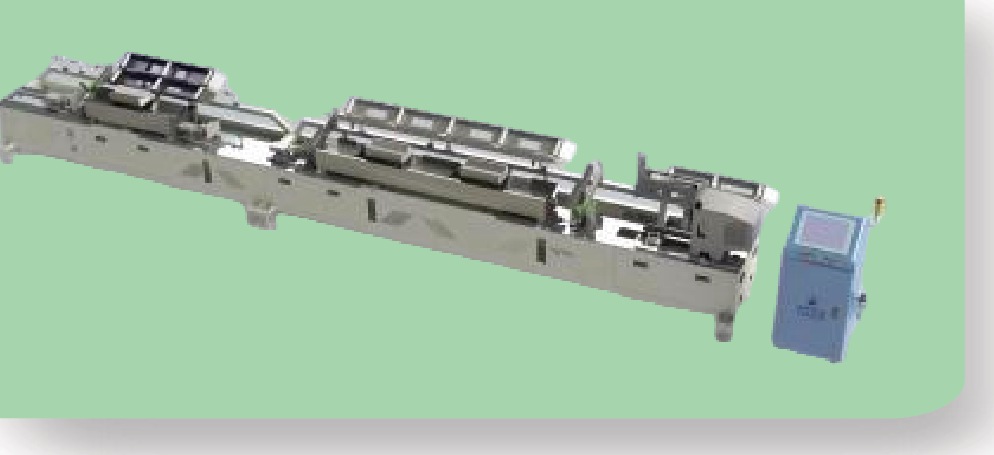

Pipe Inbound Quality & Safety System
装在管材挤出机末端，利用平滑结构将管材滑动到检测平台，完成重量检测、激光测厚、编码器测径、不圆度检测与长度检测，合格翻管，全部数据可发送至工厂 MES、看板或其他管理系统。
海狮管材质量安全入库系统应用在管材挤出机末端，可安装在任何一条生产线的末端，利用平滑的结构将管材滑动到检测平台进行各种测量，不影响生产线的任何生产任务。
系统包括重量检测、激光测厚、编码器测径、管材长度检测、不圆度检测、合格翻管等标配功能，所有检测数据可以发送到工厂内部的 MES 系统、生产看板或其他管理系统，远程监控管材质量。
管材质量安全入库系统所涉及的专利共 20 项——发明专利 3 项、实用新型 15 项、外观设计 2 项。页面前述的壁厚测量结构，即为其中的专利结构。
| # | 专利标题 | 类型 |
|---|---|---|
| 1 | 管材质量检测设备及检测方法 | 发明专利 |
| 2 | 管材测径测厚仪及其测量方法 | 发明专利 |
| 3 | 一种管材管壁厚度测量的校准方法及校准装置 | 发明专利 |
| 4 | 一种测量管材长度的装置 | 实用新型 |
| 5 | 管材检测设备 | 实用新型 |
| 6 | 管材质量检测设备 | 实用新型 |
| 7 | 一种管材长度测量装置 | 实用新型 |
| 8 | 管材测径测厚仪 | 实用新型 |
| 9 | 管材质量检测系统 | 实用新型 |
| 10 | 旋转激光测径测厚装置 | 实用新型 |
| 11 | 管材在线智能检测设备 | 实用新型 |
| 12 | 管材旋转激光测厚装置 | 实用新型 |
| 13 | 机械手夹持装置 | 实用新型 |
| 14 | 滑动托管装置 | 实用新型 |
| 15 | 管材测量系统 | 实用新型 |
| 16 | 管材测量装置 | 实用新型 |
| 17 | 管材测量夹持装置 | 实用新型 |
| 18 | 管材测厚测径装置 | 实用新型 |
| 19 | 管材质量检测设备 | 外观设计 |
| 20 | 管材在线智能检测设备 | 外观设计 |
海狮全部专利与软件著作权共 60 项，可在知识产权页查看证书原件。
主要配件均为进口品牌产品，保障设备质量与稳定性。
| 设备主体 | 广州海狮 | 伺服电机 | 台达 |
| 电控箱 | 广州海狮 | 伺服控制器 | 台达 |
| 工业电脑人机界面 | 阿普奇 | 高精度称重模块 | 瑞因思 |
| PLC | 西门子 | 激光位移传感器 | 日本 FASTUS |
| 小型电气元件 | 施耐德 | 开关电源 | 台湾明纬 |
| 气动元件 | 亚德客 | 继电器 | 日本和泉 |
| 型号 Model | 可测管径 (mm) | 生产节拍 | 可测管材长度 (m) |
|---|---|---|---|
| SLJK-250 | φ90-250 | 30s/cycle | 4-12 |
| SLJK-315 | φ250-315 | 30s/cycle | 4-12 |
| SLJK-400 | φ315-400 | 30s/cycle | 4-12 |
| 额定电压 | 220V | 功率 | 约 2kW |
| 气源 | 0.5MPa | 数据存储 | 1T |
| 管材范围 | φ32–400（按产线规格分档） | 管长范围 | 6–12m（按需求） |
| 可测厚度 | 2–45mm（按管材规格） | 报警方式 | 蜂鸣 + 灯闪 |
| 壁厚测量 | 显示 0.01mm，精度 ±0.03mm | 外径测量 | 显示 0.01mm，精度 ±0.05mm |
| 重量测量 | 显示 0.01kg，精度 ±0.2% | 长度测量 | 显示 0.001m，精度 ±1mm |
| 使用环境 | 厂房内 5–40℃，IP65，噪声 <70dBA | 整机质保 | 主体·激光头·工控机·信号处理器·电控箱 各 1 年免费，软件免费升级 |
PE 给水管、PE 燃气管、PVC 管等管材挤出产线的末端质量把关与入库环节。
