Φ2–50 мм: толщина оболочки без разреза
Система измеряет толщину оболочки, наружный диаметр и эксцентриситет бесконтактно. Кабель, медицинские трубки и тонкостенные изделия — именно её область: отклонение видно в момент возникновения, а не после намотки барабана.
Что представляет собой система для малых диаметров
Серия SL-Ultrascan предназначена для измерения толщины трубок и кабеля малого диаметра в линии: тот же ультразвуковой принцип позволяет в реальном времени определять наружный диаметр, толщину, эксцентриситет и овальность, сохранять данные и формировать отчёты.
Подходит для медицинских катетеров, проводов и кабеля, трубок и автомобильных топливных трубок. Измеряет толщину стенки 0,18–10 мм в диапазоне диаметров 2–50 мм. Оригинальная самонастраивающаяся конструкция автоматически подстраивается под диаметр, а датчик центрируется и следует за изделием, обеспечивая точное, эффективное и стабильное измерение.
Основные функции
Модельный ряд (малый диаметр) SL-Ultrascan
| Model | Диапазон наружного диаметра (мм) | Толщина (мм) | Датчики |
|---|---|---|---|
| SL-Ultrascan10 | Φ2-10 | 0.18-3 | 4 |
| SL-Ultrascan20 | Φ10-20 | 0.5-5 | 4 |
| SL-Ultrascan50 | Φ20-50 | 1-10 | 4 |
Область применения
Медицинские катетеры, кабель, тонкостенные трубки и автомобильные топливные трубки — линии, где диаметр мал, а требования к стенке и геометрии высоки.
Программное обеспечение и работа с данными
Та же программа Sealion, что и в системе для больших диаметров: показания превращаются в производственные данные, доступные для запроса, выгрузки и прослеживания.
Десять причин выбрать ультразвук Sealion

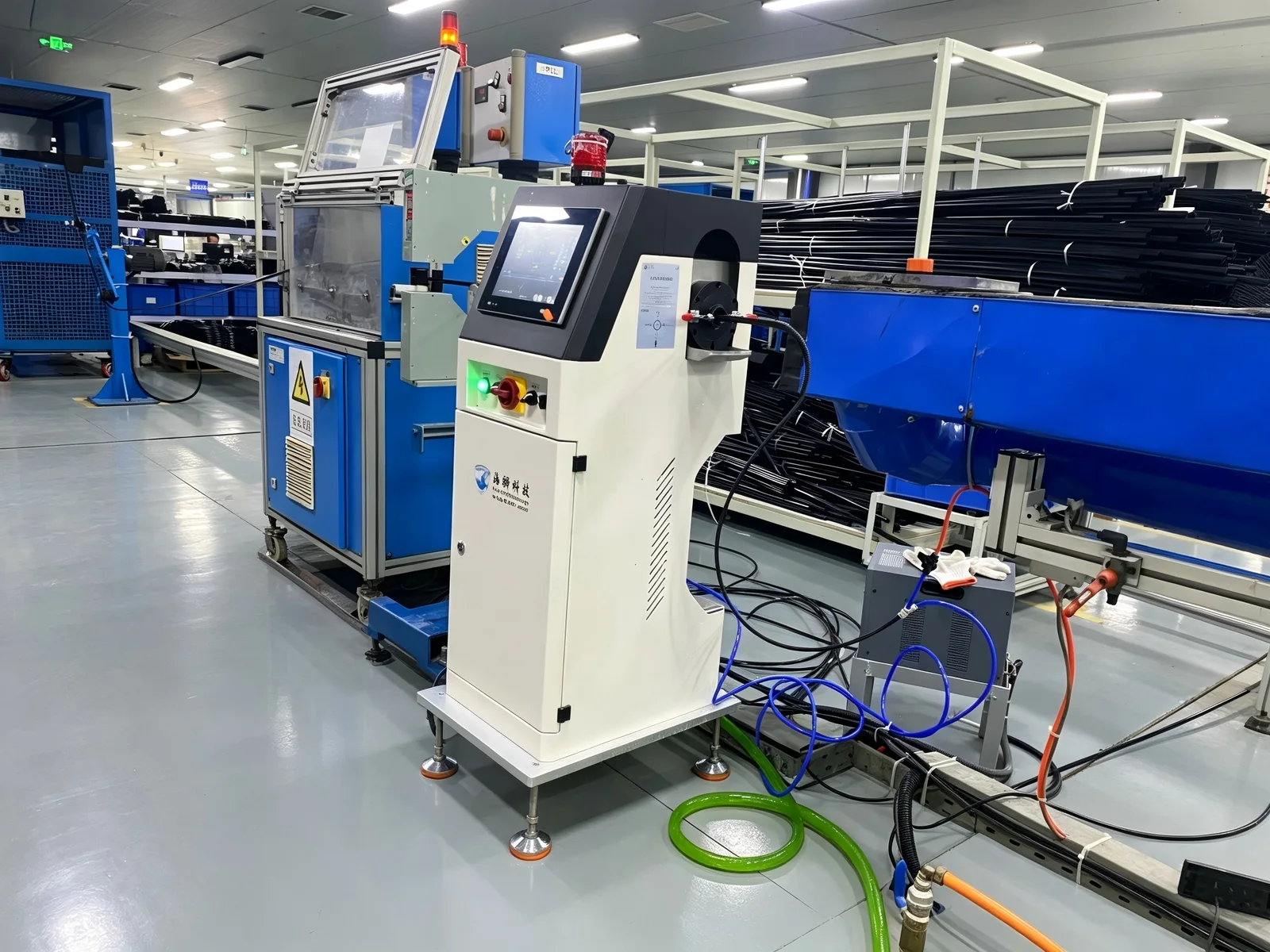

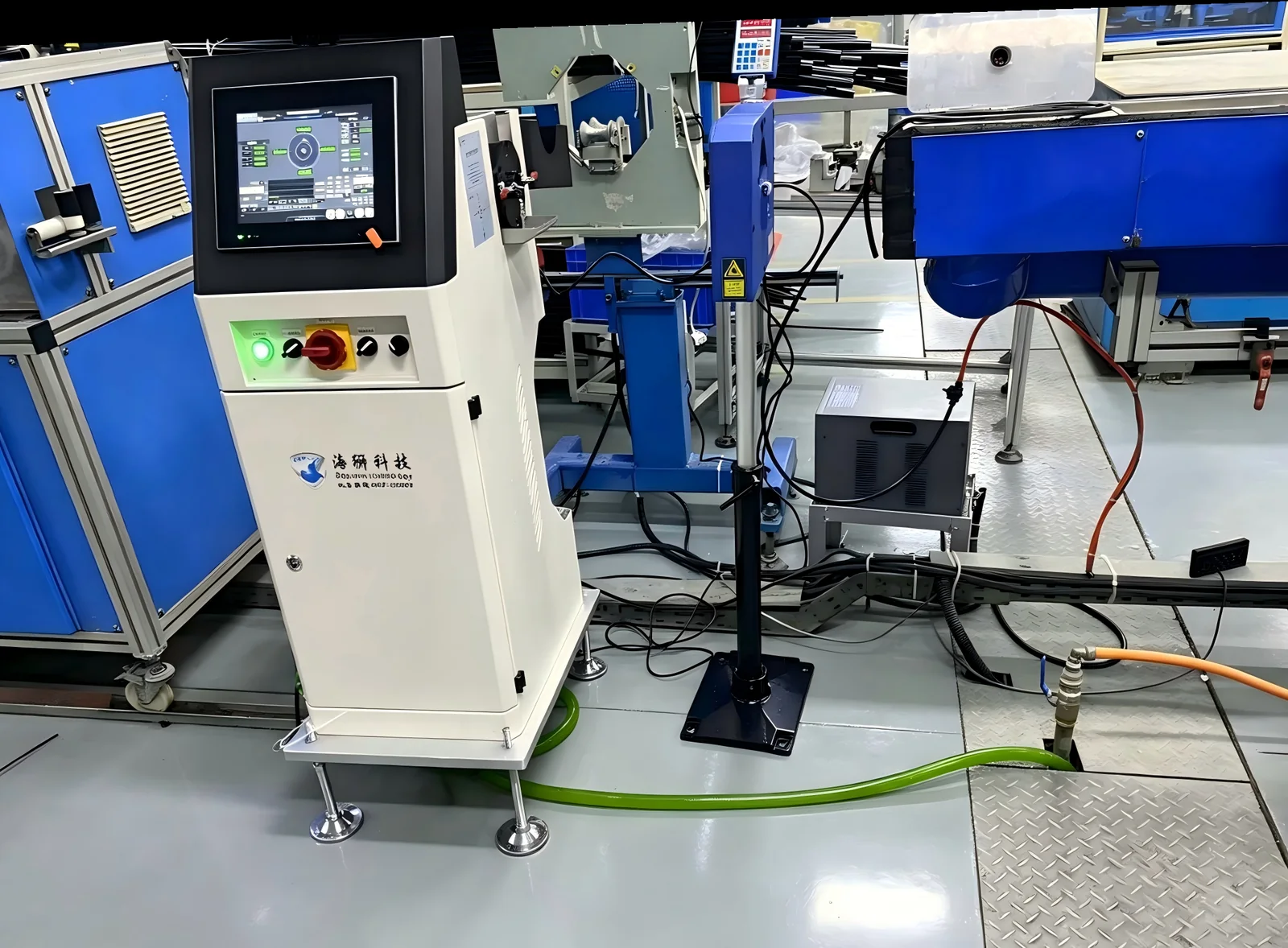

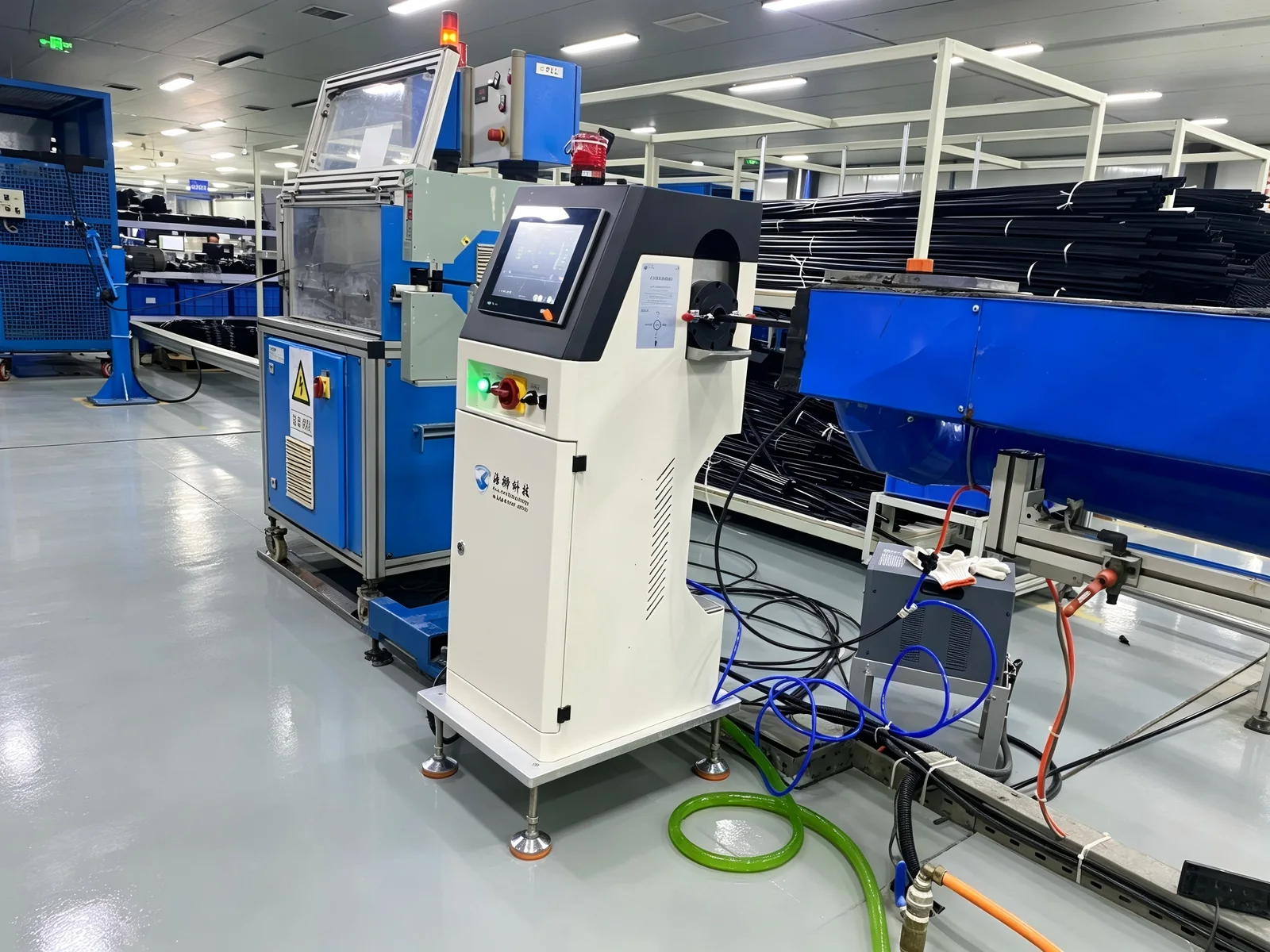

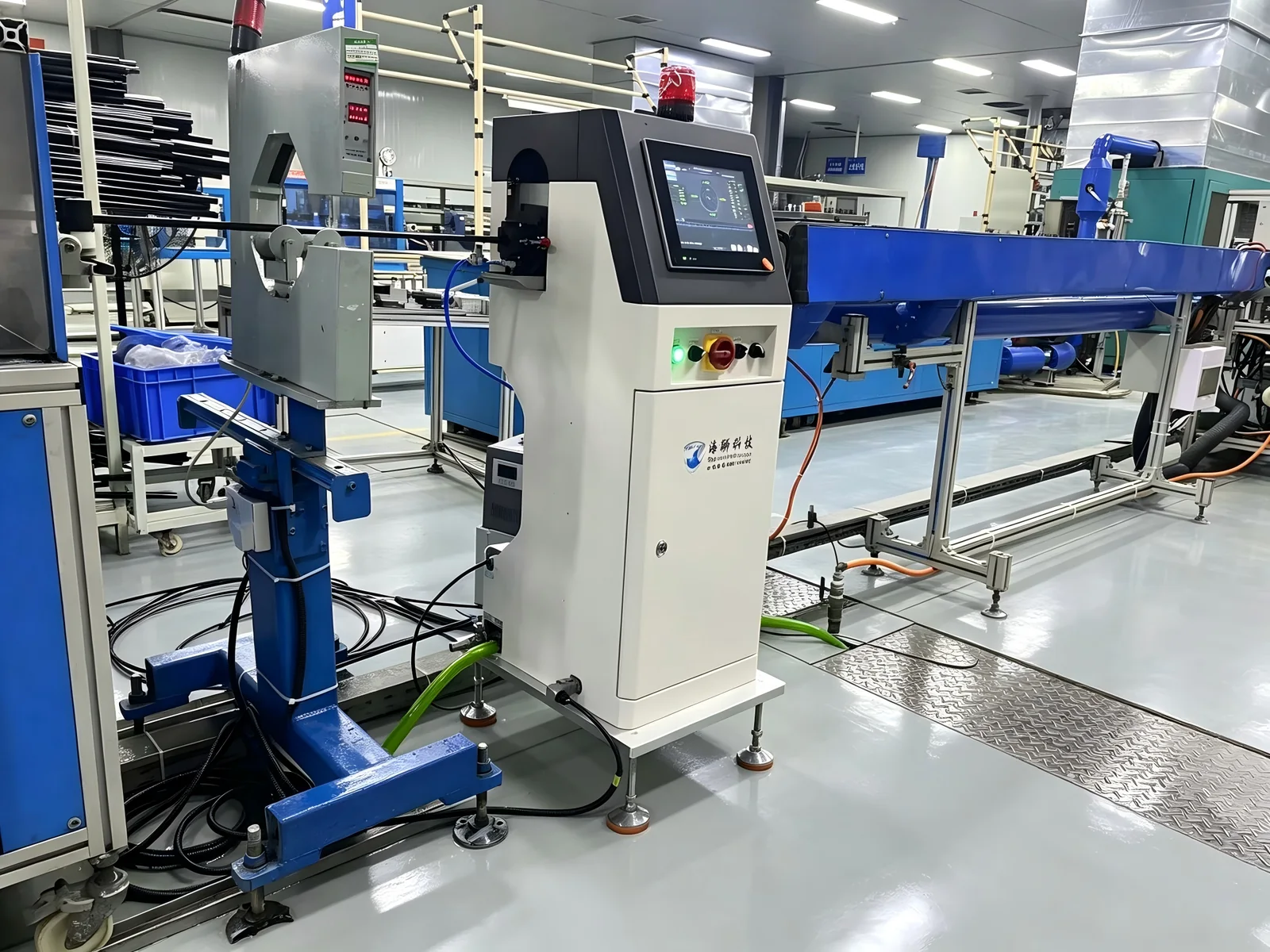

Измерение тонких диаметров на объекте
Видео
Расскажите инженеру о вашей спецификации
Диапазон диаметров, материал оболочки, производительность и способ намотки — этого достаточно для конкретного ответа.
